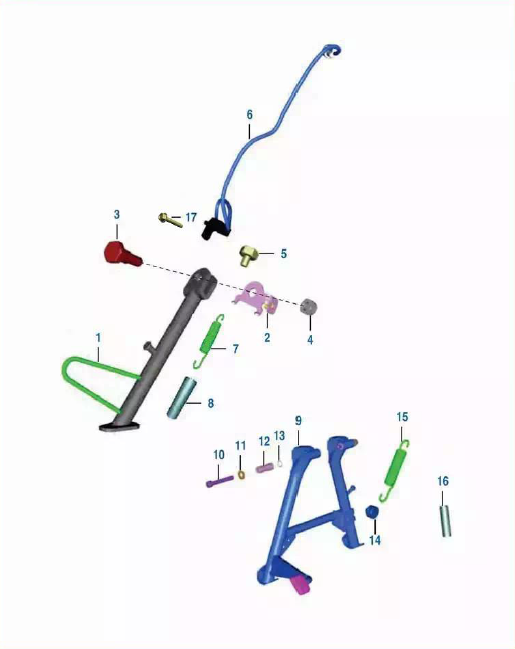

Схема узла Подставки N250UG (61/62)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
Подставка боковая BAJAJ
JR113216
1 550 руб. - 40 %
930 руб.
В НАЛИЧИИ
шт
2 1
Кронштейн магнита боковой подставки BAJAJ
JR113220
180 руб. - 40 %
108 руб.
В НАЛИЧИИ
шт
3 1
Болт боковой подставки BAJAJ
JG113207
230 руб. - 40 %
138 руб.
В НАЛИЧИИ
шт
4 1
Гайка M10X1.25XHT.11XCL6XBRT BAJAJ
LCH00001
170 руб. - 35 %
110.50 руб.
В НАЛИЧИИ
шт
5 1
Магнит боковой подставки BAJAJ
JZ403601
880 руб. - 35 %
572 руб.
В НАЛИЧИИ
шт
6 1
Датчик боковой подставки, 12V BAJAJ
JF401415
1 780 руб. - 30 %
1 246 руб.
В НАЛИЧИИ
шт
7 1
Пружина боковой подставки BAJAJ
JL113209
200 руб. - 35 %
130 руб.
В НАЛИЧИИ
шт
8 1
Кожух пружины BAJAJ
DH161146
180 руб.
НЕТ В НАЛИЧИИ
9 1
Stand Center BAJAJ
JR113215
НЕТ В НАЛИЧИИ
10 2
Болт M8x1.25 BAJAJ
LAC00205
270 руб. - 40 %
162 руб.
В НАЛИЧИИ
шт
11 2
Шайба BAJAJ
KDBB0818
180 руб. - 40 %
108 руб.
В НАЛИЧИИ
шт
12 2
Втулка центральной подставки BAJAJ
JL113210
270 руб. - 35 %
175.50 руб.
В НАЛИЧИИ
шт
13 2
Кольцо датчика нейтрали BAJAJ
KJAB1019
180 руб. - 30 %
126 руб.
В НАЛИЧИИ
шт
14 1
Демпфер центральной подставки BAJAJ
PA113204
180 руб. - 40 %
108 руб.
В НАЛИЧИИ
шт
15 1
Пружина центральной подставки BAJAJ
JL113207
370 руб. - 30 %
259 руб.
В НАЛИЧИИ
шт
16 1
Кожух пружины BAJAJ
JL113212
210 руб.
НЕТ В НАЛИЧИИ
17 1
BOLT FLANGED M5X0.8 BAJAJ
KADC0530
НЕТ В НАЛИЧИИ
