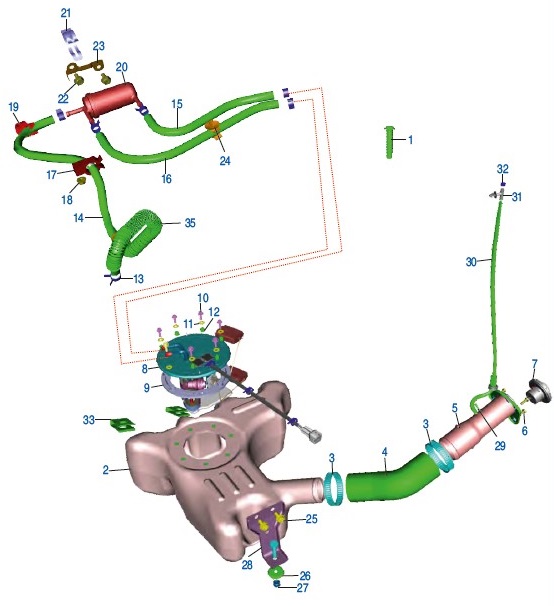

Схема узла Топливная система QUTE до 2018 (63/64)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
NOZZLE INSERT VENT BAJAJ
BF171055
180 руб.
НЕТ В НАЛИЧИИ
2 1
TANK FUEL BAJAJ
BF171024
7 890 руб.
НЕТ В НАЛИЧИИ
3 2
HOSE CLAMP - DIA.60 BAJAJ
BB131040
280 руб.
НЕТ В НАЛИЧИИ
4 1
RUBBER HOSE FILLER NECK BAJAJ
BF171032
1 080 руб.
НЕТ В НАЛИЧИИ
5 1
ASSEMBLY FUEL FILLER NECK BAJAJ
BF171036
1 610 руб.
НЕТ В НАЛИЧИИ
6 3
SCREW PAN CROSS BAJAJ
KBBC0514
180 руб.
НЕТ В НАЛИЧИИ
7 1
Пробка заливной горловины BAJAJ
BF171606
400 руб. - 35 %
260 руб.
В НАЛИЧИИ
шт
8 1
Насос топливный BAJAJ
BF403002
19 320 руб. - 40 %
11 592 руб.
В НАЛИЧИИ
шт
9 1
GASKET FUEL PUMP MOUNTING BAJAJ
BF171821
830 руб.
НЕТ В НАЛИЧИИ
10 7
BOLT-FLANGE-KAD ST-D DIA-05 L-14 BAJAJ
KADD0514
180 руб.
НЕТ В НАЛИЧИИ
11 7
Шайба простая BAJAJ
KDBA0512
180 руб. - 40 %
108 руб.
В НАЛИЧИИ
шт
12 7
SPACER GASKET FSM BAJAJ
BF171041
220 руб.
НЕТ В НАЛИЧИИ
13 6
Хомут, диаметр 10 KTM 90107018011 BAJAJ
JG171029
170 руб. - 35 %
110.50 руб.
В НАЛИЧИИ
шт
14 1
PIPE FUEL FI BAJAJ
BF171827
1 980 руб.
НЕТ В НАЛИЧИИ
15 1
PIPE FUEL FI BAJAJ
BF171825
960 руб.
НЕТ В НАЛИЧИИ
16 1
PIPE FUEL FI BAJAJ
BF171826
1 120 руб.
НЕТ В НАЛИЧИИ
17 1
CLIP STUD MOUNTING BAJAJ
BF171835
270 руб.
НЕТ В НАЛИЧИИ
18 1
NUT - FLANGE :- M5 BAJAJ
39248415
180 руб.
НЕТ В НАЛИЧИИ
19 1
9LIP SWIVEL SPACER BAJAJ
AA141067
230 руб.
НЕТ В НАЛИЧИИ
20 1
Фильтр топливный BAJAJ
JG171802
860 руб. - 20 %
688 руб.
В НАЛИЧИИ
шт
21 1
BRACKET FUEL FILTER 1 BAJAJ
BF171846
180 руб.
НЕТ В НАЛИЧИИ
22 2
Болт BAJAJ
KADD0612
180 руб.
НЕТ В НАЛИЧИИ
23 1
BRACKET FUEL FILTER BAJAJ
BF171829
180 руб.
НЕТ В НАЛИЧИИ
24 2
CLAMP FUEL PIPE BAJAJ
BF171847
240 руб.
НЕТ В НАЛИЧИИ
25 2
Болт BAJAJ
KADD0814
150 руб. - 30 %
105 руб.
В НАЛИЧИИ
шт
26 1
CUP WASHER BAJAJ
BF171037
220 руб.
НЕТ В НАЛИЧИИ
27 1
NUT NYLOC BAJAJ
KCHA0809
180 руб.
НЕТ В НАЛИЧИИ
28 1
ASSEMBLY FUEL TANK REAR MTG BAJAJ
BF111172
1 650 руб.
НЕТ В НАЛИЧИИ
29 1
GUARD DUST VENT BAJAJ
BF171609
180 руб.
НЕТ В НАЛИЧИИ
30 1
PIPE BREATHER BAJAJ
BF171849
320 руб.
НЕТ В НАЛИЧИИ
31 1
CAP FUEL VENT BAJAJ
BF171607
220 руб.
НЕТ В НАЛИЧИИ
32 1
GUARD DUST VENT BAJAJ
BF171609
180 руб.
НЕТ В НАЛИЧИИ
33 2
CLIP NUT FUEL TANK BAJAJ
BF171039
230 руб.
НЕТ В НАЛИЧИИ
34 2
BOLT - SPECIAL FOR GRAB MOUNTING BAJAJ
FD221019
220 руб.
НЕТ В НАЛИЧИИ
35 1
SLEEVE FUEL PIPE BAJAJ
BF171848
180 руб.
НЕТ В НАЛИЧИИ
