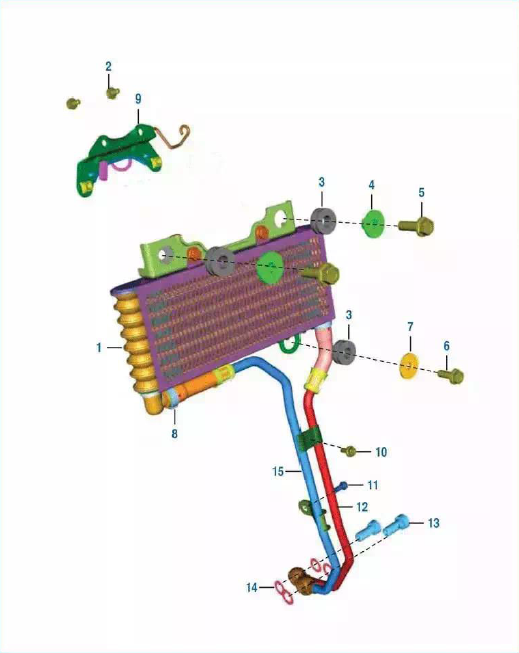

Схема узла Радиатор N250UG (29/30)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
COOLER OIL BAJAJ
PD571281
НЕТ В НАЛИЧИИ
2 2
BOLT-FLANGE-KAD ST-D DIA-06 L-10 BAJAJ
KADD0610
180 руб.
НЕТ В НАЛИЧИИ
3 3
Кольцо уплотнительное крепления масляного радиатора BAJAJ
DK161081
220 руб. - 35 %
143 руб.
В НАЛИЧИИ
шт
4 3
Втулка дистанционная маслянного радиатора BAJAJ
JM161020
210 руб. - 35 %
136.50 руб.
В НАЛИЧИИ
шт
5 2
BOLT-FLANGE-KAD ST-D DIA-08 L-25 BAJAJ
KADD0825
220 руб.
НЕТ В НАЛИЧИИ
6 1
Болт DIA-06 L-22 BAJAJ
KADD0622
180 руб. - 40 %
108 руб.
В НАЛИЧИИ
шт
7 1
WASHER - PLAIN BAJAJ
39150711
180 руб.
НЕТ В НАЛИЧИИ
8 2
Хомут радиатора BAJAJ
JE571239
210 руб. - 35 %
136.50 руб.
В НАЛИЧИИ
шт
9 1
BRACKET ASSEMBLY COOLER OIL BAJAJ
JR113936
НЕТ В НАЛИЧИИ
10 1
BOLT FLANGED M5X0.8 BAJAJ
KADF0512
НЕТ В НАЛИЧИИ
11 1
Болт M6X1XL16XCL8.8XBLACK BAJAJ
LAE00055
180 руб. - 40 %
108 руб.
В НАЛИЧИИ
шт
12 1
Трубка радиатора BAJAJ
JL571208
2 340 руб. - 35 %
1 521 руб.
В НАЛИЧИИ
шт
13 2
Болт BAJAJ
LAC00132
320 руб. - 40 %
192 руб.
В НАЛИЧИИ
шт
14 4
Шайба BAJAJ
LDA00051
220 руб. - 35 %
143 руб.
В НАЛИЧИИ
шт
15 1
Трубка радиатора BAJAJ
JL571214
2 450 руб. - 35 %
1 592.50 руб.
В НАЛИЧИИ
шт
