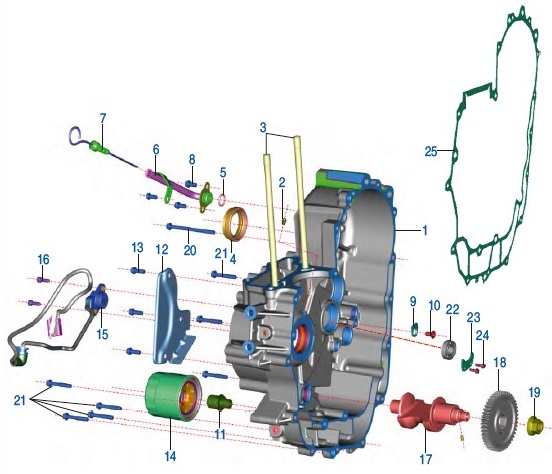

Схема узла Вал балансирный QUTE до 2018 (13/14)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
Картер двигателя правый BAJAJ
BF541008
446 руб.
НЕТ В НАЛИЧИИ
2 1
Жиклер масляный левого картера двигателя BAJAJ
BF541046
16 руб.
НЕТ В НАЛИЧИИ
3 2
Шпилька М10, блока цилиндра правого картера двигателя BAJAJ
BF541043
12 руб.
НЕТ В НАЛИЧИИ
4 1
Сальник привода BAJAJ
BF551613
420 руб.
НЕТ В НАЛИЧИИ
5 1
Кольцо уплотнительное трубки уровня масла BAJAJ
KJAB1424
8 руб.
В НАЛИЧИИ
шт
6 1
Трубка масляного щупа BAJAJ
BF541047
14 руб.
НЕТ В НАЛИЧИИ
7 1
Щуп масляный BAJAJ
BF541039
270 руб.
НЕТ В НАЛИЧИИ
8 3
Болт крепежный М6хL12 BAJAJ
KAED0612
18 руб.
В НАЛИЧИИ
шт
9 1
LOCK PLATE BAJAJ
BF551062
220 руб.
НЕТ В НАЛИЧИИ
10 1
SCREW CSK CROSS-M6X1XL12XPRECOAT BAJAJ
LBC00004
180 руб.
НЕТ В НАЛИЧИИ
11 1
Адаптер-переходник масляного фильтра BAJAJ
EC541004
9 руб.
В НАЛИЧИИ
шт
12 1
Пластина масляного сепаратора BAJAJ
BF541018
9 руб.
В НАЛИЧИИ
шт
13 3
Болт (М6х16) фланцевый BAJAJ
DH101385
18 руб.
В НАЛИЧИИ
шт
14 1
Фильтр масляный BAJAJ
AN101190
420 руб.
В НАЛИЧИИ
шт
15 1
Индикатор переключения передач BAJAJ
BF351803
2 870 руб.
НЕТ В НАЛИЧИИ
16 2
BOLT SOCKET-M5X0.8XL 14XPRE-COAT BAJAJ
LAC00051
180 руб.
НЕТ В НАЛИЧИИ
17 1
Вал балансировочный BAJAJ
BF531212
99 руб.
НЕТ В НАЛИЧИИ
18 1
Шестерня привода балансира водяного насоса BAJAJ
BF531207
30 руб.
НЕТ В НАЛИЧИИ
19 1
Гайка крепления шестерни балансира BAJAJ
KCGD1413
27 руб.
НЕТ В НАЛИЧИИ
20 3
Болт (М6х75) крепления картера двигателя BAJAJ
KAED0675
22 руб.
НЕТ В НАЛИЧИИ
21 4
Болт (М6х35) крепежный BAJAJ
KAED0635
120 руб.
В НАЛИЧИИ
шт
22 1
Подшипник правого картера двигателя, шариковый BAJAJ
KPAF6004
273 руб.
НЕТ В НАЛИЧИИ
23 1
Пластина подшипника первичного вала BAJAJ
BF541053
150 руб.
НЕТ В НАЛИЧИИ
24 2
Болт (М6х16) фланцевый BAJAJ
DH101385
18 руб.
В НАЛИЧИИ
шт
25 1
Прокладка правого картера двигателя BAJAJ
BF541052
465 руб.
В НАЛИЧИИ
шт
