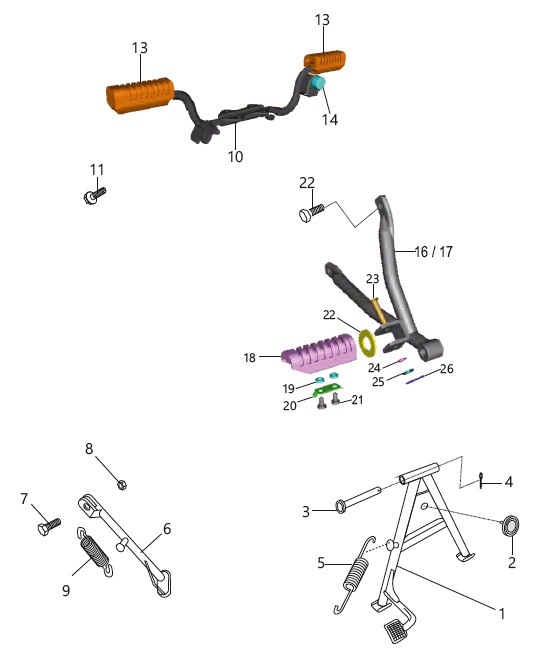

Схема узла Подножки BM100 ES (49/50)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
Подставка центральная BAJAJ
DU161032
3 250 руб. - 40 %
1 950 руб.
В НАЛИЧИИ
шт
2 1
Демпфер резиновый, центральной подставки BAJAJ
DG161124
260 руб. - 35 %
169 руб.
В НАЛИЧИИ
шт
3 1
Ось BAJAJ
30161157
320 руб. - 40 %
192 руб.
В НАЛИЧИИ
шт
4 1
PIN - COTTER BAJAJ
39079708
180 руб.
НЕТ В НАЛИЧИИ
5 1
Пружина центральной подставки BAJAJ
30161158
260 руб. - 30 %
182 руб.
В НАЛИЧИИ
шт
6 1
Подставка боковая BAJAJ
DY113200
1 040 руб. - 40 %
624 руб.
В НАЛИЧИИ
шт
7 1
Болт крепления боковой подставки BAJAJ
DF161102
200 руб. - 30 %
140 руб.
В НАЛИЧИИ
шт
8 1
Гайка (М10) BAJAJ
39042215
150 руб. - 35 %
97.50 руб.
В НАЛИЧИИ
шт
9 1
Пружина боковой подставки BAJAJ
DH161066
250 руб. - 25 %
187.50 руб.
В НАЛИЧИИ
шт
10 1
Кронштейн подножек, в сборе BAJAJ
DU161325
3 690 руб. - 40 %
2 214 руб.
В НАЛИЧИИ
шт
11 4
Болт BAJAJ
KADD0814
150 руб. - 30 %
105 руб.
В НАЛИЧИИ
шт
12 2
Болт M8 BAJAJ
39248104
220 руб.
НЕТ В НАЛИЧИИ
13 2
Резинка передних ножек BAJAJ
DF161413
420 руб. - 10 %
378 руб.
В НАЛИЧИИ
шт
14 1
Демпфер BAJAJ
DG161224
300 руб.
НЕТ В НАЛИЧИИ
15 1
PLATE LOCK PILLION STEP BAJAJ
DX161067
180 руб.
НЕТ В НАЛИЧИИ
16 1
Крепление подножки пассажира левое BAJAJ
DU161144
2 680 руб. - 40 %
1 608 руб.
В НАЛИЧИИ
шт
17 1
Крепление подножки пассажира правое BAJAJ
DM161206
1 980 руб. - 40 %
1 188 руб.
В НАЛИЧИИ
шт
18 1
Резинка задней подножки BAJAJ
DX161056
300 руб. - 40 %
180 руб.
В НАЛИЧИИ
шт
19 2
SPACER I - MAIN STEP BAJAJ
DH161178
120 руб.
НЕТ В НАЛИЧИИ
20 1
PLATE LOCK PILLION STEP BAJAJ
DX161067
180 руб.
НЕТ В НАЛИЧИИ
21 2
SCREW - CYLINDER SECURING BAJAJ
22150451
180 руб.
НЕТ В НАЛИЧИИ
22 1
Шайба BAJAJ
DJ161186
220 руб.
НЕТ В НАЛИЧИИ
23 1
Ось подножки BAJAJ
DD161381
220 руб. - 40 %
132 руб.
В НАЛИЧИИ
шт
24 1
Кольцо BAJAJ
30141031
150 руб. - 20 %
120 руб.
В НАЛИЧИИ
шт
25 1
WASHER - PLAIN BAJAJ
39104011
180 руб.
НЕТ В НАЛИЧИИ
26 1
Шплинт BAJAJ
KHAA2520
150 руб. - 20 %
120 руб.
В НАЛИЧИИ
шт
