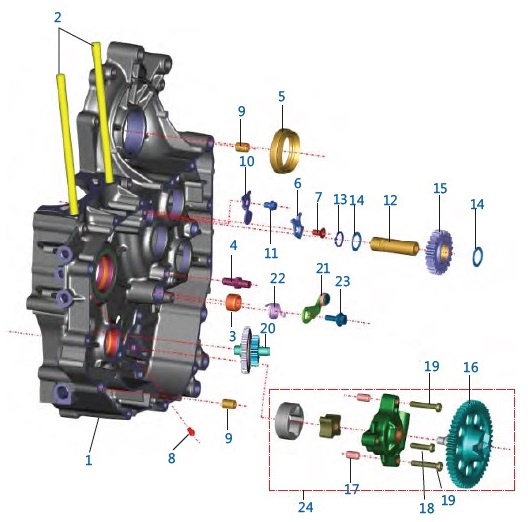

Схема узла Масляный насос QUTE с 2018 (19/20)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
Картер двигателя левый BAJAJ
BF541007
1 531 руб.
НЕТ В НАЛИЧИИ
2 2
Шпилька М10, блока цилиндра левого картера двигателя BAJAJ
BF541044
12 руб.
В НАЛИЧИИ
шт
3 1
Подшипник картера двигателя, игольчатый 13х19х12 BAJAJ
39256220
380 руб.
В НАЛИЧИИ
шт
4 1
Болт возвратной пружины BAJAJ
DH101394
54 руб.
В НАЛИЧИИ
шт
5 1
Сальник привода BAJAJ
BF551613
420 руб.
НЕТ В НАЛИЧИИ
6 1
Пластина стопорная вала шестерни задн. хода BAJAJ
BF551039
6 руб.
НЕТ В НАЛИЧИИ
7 1
SCREW CSK CROSS-M6X1XL12XPRECOAT BAJAJ
LBC00004
180 руб.
НЕТ В НАЛИЧИИ
8 1
Жиклер масляный левого картера двигателя BAJAJ
BF541046
16 руб.
НЕТ В НАЛИЧИИ
9 2
Втулка направляющая верхней крышки сепления BAJAJ
KHDA1014
17 руб.
НЕТ В НАЛИЧИИ
10 1
Пластина стопорная вала стартера BAJAJ
BF541019
6 руб.
В НАЛИЧИИ
шт
11 1
Болт (М6х16) фланцевый BAJAJ
DH101385
18 руб.
В НАЛИЧИИ
шт
12 1
Вал шестерни заднего хода BAJAJ
BF551026
14 руб.
НЕТ В НАЛИЧИИ
13 1
CIRCLIP EXTERNAL BAJAJ
KEAA1610
180 руб.
НЕТ В НАЛИЧИИ
14 2
WASHER - PLAIN BAJAJ
39187411
180 руб.
НЕТ В НАЛИЧИИ
15 1
Шестерня промежуточная заднего хода BAJAJ
BF551230
1 810 руб.
НЕТ В НАЛИЧИИ
16 1
Шестерня привода маслонасоса BAJAJ
BF571005
830 руб.
НЕТ В НАЛИЧИИ
17 2
Втулка направляющая KTM 90130024000 BAJAJ
39099906
150 руб.
В НАЛИЧИИ
шт
18 1
SCREW PAN CROSS-M6X1XL25XPRECOAT BAJAJ
LBB00008
180 руб.
НЕТ В НАЛИЧИИ
19 2
Винт М6х1хL40 крепления маслонасоса BAJAJ
LBA00001
22 руб.
В НАЛИЧИИ
шт
20 1
Шестерня промежуточная электростартера BAJAJ
BF551243
60 руб.
НЕТ В НАЛИЧИИ
21 1
Ролик - фиксатор КПП BAJAJ
BF561404
10 руб.
НЕТ В НАЛИЧИИ
22 1
SPRING TORSION BAJAJ
BF561403
220 руб.
НЕТ В НАЛИЧИИ
23 1
Болт ролика - фиксатора КПП BAJAJ
BF561219
21 руб.
В НАЛИЧИИ
шт
24 1
Насос маслянный BAJAJ
BF571020
366 руб.
НЕТ В НАЛИЧИИ
