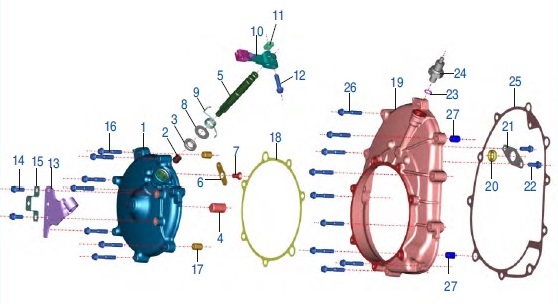

Схема узла Крышка сцепления QUTE до 2018 (17/18)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
Крышка сцепления, верхняя BAJAJ
BF541226
249 руб.
НЕТ В НАЛИЧИИ
2 1
Втулка вала привода переключения передач BAJAJ
BF551410
21 руб.
НЕТ В НАЛИЧИИ
3 1
Сальник вала привода сцепления, 90132051000 BAJAJ
39104119
200 руб.
В НАЛИЧИИ
шт
4 1
Штифт направляющий сцепления BAJAJ
DH101141
14 руб.
НЕТ В НАЛИЧИИ
5 1
Вал привода переключения передач BAJAJ
BF551404
15 руб.
НЕТ В НАЛИЧИИ
6 1
PLATE STOPPER CLUTCH COVER BAJAJ
BF511222
220 руб.
НЕТ В НАЛИЧИИ
7 1
SCREW CSK CROSS-M6X1XL12XPRECOAT BAJAJ
LBC00004
180 руб.
НЕТ В НАЛИЧИИ
8 1
Шайба вала привода сцепления BAJAJ
39244311
100 руб.
В НАЛИЧИИ
шт
9 1
Пружина вала привода переключения передач BAJAJ
BF551414
16 руб.
НЕТ В НАЛИЧИИ
10 1
Скоба троса сцепления BAJAJ
BF551450
30 руб.
НЕТ В НАЛИЧИИ
11 1
Гайка прямоугольная BAJAJ
DH101275
34 руб.
В НАЛИЧИИ
шт
12 1
Болт М6х25 BAJAJ
KAED0625
36 руб.
В НАЛИЧИИ
шт
13 1
Кронштейн троса сцепления BAJAJ
BF541244
8 руб.
В НАЛИЧИИ
шт
14 2
Болт крепежный М6хL16 BAJAJ
KAED0616
18 руб.
В НАЛИЧИИ
шт
15 1
Скоба крепления троса газа BAJAJ
BF551430
6 руб.
В НАЛИЧИИ
шт
16 7
Болт (М6х35) крепежный BAJAJ
KAED0635
120 руб.
В НАЛИЧИИ
шт
17 2
Втулка направляющая верхней крышки сепления BAJAJ
KHDA1014
17 руб.
НЕТ В НАЛИЧИИ
18 1
Прокладка верхней крышки сцепления BAJAJ
BF541030
510 руб.
НЕТ В НАЛИЧИИ
19 1
Крышка сцепления BAJAJ
BF541204
3 660 руб.
НЕТ В НАЛИЧИИ
20 1
Сальник крышки сцепления BAJAJ
39104619
150 руб.
В НАЛИЧИИ
шт
21 1
Пластина стопорная сальника вала переключения скоростей BAJAJ
BF541029
6 руб.
В НАЛИЧИИ
шт
22 2
Болт крепежный М6хL16 BAJAJ
KAED0616
18 руб.
В НАЛИЧИИ
шт
23 1
Кольцо уплотнительное датчика давления масла, 90138091001 BAJAJ
DK101340
15 руб.
В НАЛИЧИИ
шт
24 1
Датчик давления масла, 12V BAJAJ
DK101225
1 341 руб.
В НАЛИЧИИ
шт
25 1
Прокладка крышки сцепления BAJAJ
BF541208
182 руб.
В НАЛИЧИИ
шт
26 9
Болт (М6х35) крепежный BAJAJ
KAED0635
120 руб.
В НАЛИЧИИ
шт
27 2
Втулка направляющая верхней крышки сепления BAJAJ
KHDA1014
17 руб.
НЕТ В НАЛИЧИИ
