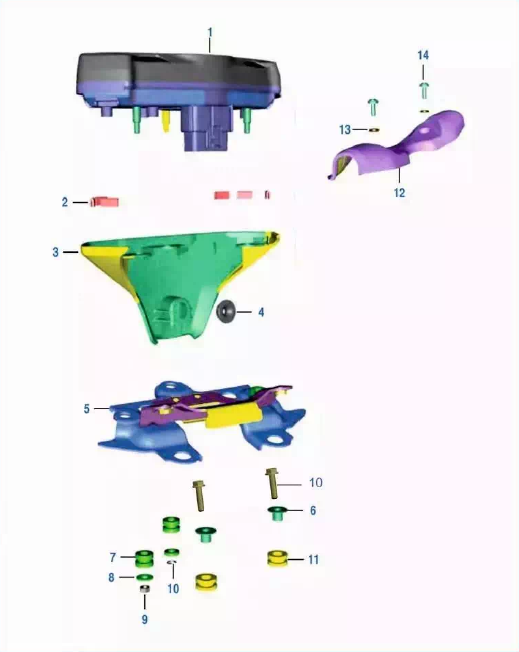

Схема узла Панель приборов N250UG (101/102)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
INSTRUMENT CLUSTER BAJAJ
JR402442
НЕТ В НАЛИЧИИ
2 6
Фиксатор кожуха панели приборов BAJAJ
GL181263
180 руб.
В НАЛИЧИИ
шт
3 1
COVER FLAP INSTRUMENT CLUSTER FR BAJAJ
JR183719
НЕТ В НАЛИЧИИ
4 1
Втулка BAJAJ
JP181229
220 руб.
В НАЛИЧИИ
шт
5 1
BRACKET ASSLY INSTRUMENT CLUSTER BAJAJ
JR183716
НЕТ В НАЛИЧИИ
6 2
Втулка дистанционная BAJAJ
JP181280
220 руб.
В НАЛИЧИИ
шт
7 3
Буфер панели приборов BAJAJ
JG181238
180 руб.
В НАЛИЧИИ
шт
8 3
Шайба (15х5.5х1.2) крепления панели приборов BAJAJ
LDB00007
180 руб.
В НАЛИЧИИ
шт
9 3
Гайка BAJAJ
KCAA0504
180 руб.
В НАЛИЧИИ
шт
10 2
BOLT-FLANGE-KAD ST-A DIA-06 L-25 BAJAJ
KADA0625
180 руб.
НЕТ В НАЛИЧИИ
11 2
Втулка демпферная крепления панели приборов BAJAJ
JP181279
220 руб.
В НАЛИЧИИ
шт
12 1
Кожух спидометра BAJAJ
JR181356
310 руб.
В НАЛИЧИИ
шт
13 2
WASHER PLAIN BAJAJ
KDBB0512
180 руб.
НЕТ В НАЛИЧИИ
14 2
SCREW BUTTON HEAD M5X0.8 BAJAJ
LBU00172
НЕТ В НАЛИЧИИ
