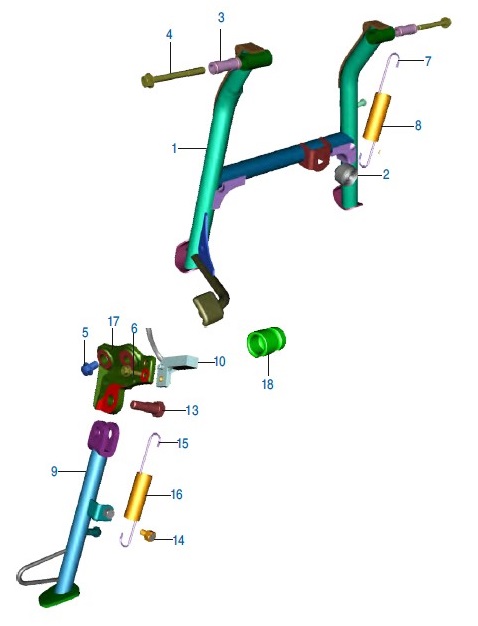

Схема узла Подставки NS150 (57/58)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
STAND CENTER BAJAJ
JF113202
4 110 руб.
НЕТ В НАЛИЧИИ
2 1
Демпфер резиновый, центральной подставки BAJAJ
DG161124
260 руб. - 35 %
169 руб.
В НАЛИЧИИ
шт
3 2
Втулка центральной подставки BAJAJ
JL113210
270 руб. - 35 %
175.50 руб.
В НАЛИЧИИ
шт
4 1
BOLT FLANGE-M8X1.25XL60XCL12.9XDC BAJAJ
LAD00134
230 руб.
НЕТ В НАЛИЧИИ
5 1
BOLT - FLANGE BAJAJ
39168904
220 руб.
НЕТ В НАЛИЧИИ
6 1
BOLT FLANGE-M8X1.25XL70XCL12.9XDC BAJAJ
LAD00135
240 руб.
НЕТ В НАЛИЧИИ
7 1
Пружина центральной подставки BAJAJ
JL113207
370 руб. - 30 %
259 руб.
В НАЛИЧИИ
шт
8 1
Кожух пружины BAJAJ
JL113212
210 руб.
НЕТ В НАЛИЧИИ
9 1
Подставка боковая BAJAJ
JL113201
1 290 руб. - 35 %
838.50 руб.
В НАЛИЧИИ
шт
10 1
Концевик боковой подножки BAJAJ
JL401402
980 руб. - 35 %
637 руб.
В НАЛИЧИИ
шт
11 1
Гайка (М10) BAJAJ
39042215
150 руб. - 35 %
97.50 руб.
В НАЛИЧИИ
шт
12 1
Болт крепления боковой подставки BAJAJ
DF161102
200 руб. - 30 %
140 руб.
В НАЛИЧИИ
шт
13 1
Болт BAJAJ
KADB0516
180 руб.
НЕТ В НАЛИЧИИ
14 1
Магнит боковой подножки BAJAJ
JL403600
350 руб. - 35 %
227.50 руб.
В НАЛИЧИИ
шт
15 1
Пружина боковой подставки BAJAJ
JL113209
200 руб. - 35 %
130 руб.
В НАЛИЧИИ
шт
16 1
Кожух пружины BAJAJ
DH161146
180 руб.
НЕТ В НАЛИЧИИ
17 1
Крепление боковой подставки BAJAJ
52JL0072
2 290 руб. - 35 %
1 488.50 руб.
В НАЛИЧИИ
шт
18 1
BUSH-ANCHOR PIN BAJAJ
JL113223
220 руб.
НЕТ В НАЛИЧИИ
