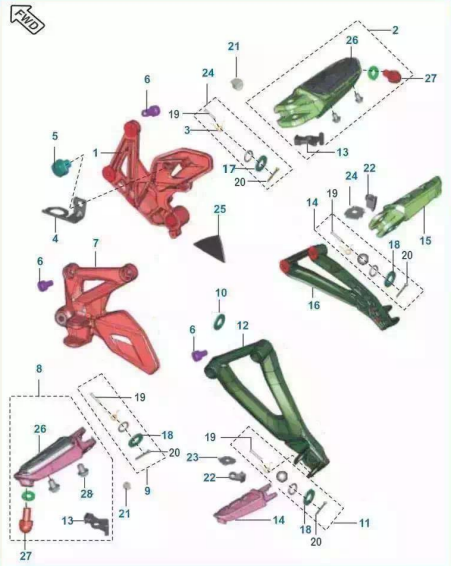

Схема узла Подножки NS200 UG (59/60)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
STEP HOLDER RH JL113060 SATIN BLACK BAJAJ
56JL5F4X
3 630 руб.
НЕТ В НАЛИЧИИ
2 1
Подножка передняя правая BAJAJ
56JF3T4X
900 руб. - 35 %
585 руб.
В НАЛИЧИИ
шт
3 2
Пружина откидной передней подножки BAJAJ
JL113012
150 руб. - 20 %
120 руб.
В НАЛИЧИИ
шт
4 1
Кронштейн выключателя концевого BAJAJ
JL113033
180 руб. - 40 %
108 руб.
В НАЛИЧИИ
шт
5 1
BOLT-FLANGE-KAD ST-D DIA-06 L-10 BAJAJ
KADD0610
180 руб.
НЕТ В НАЛИЧИИ
6 8
BOLT SOCKET-M8X1.25XL20XPRE-COAT BAJAJ
LAC00045
220 руб.
НЕТ В НАЛИЧИИ
7 1
Кронштейн подножки передней, левый BAJAJ
56JL3X4X
2 890 руб. - 35 %
1 878.50 руб.
В НАЛИЧИИ
шт
8 1
Подножка передняя левая BAJAJ
56JL3S4X
900 руб. - 40 %
540 руб.
В НАЛИЧИИ
шт
9 2
Крепеж подножек задних BAJAJ
36JL0241
300 руб. - 40 %
180 руб.
В НАЛИЧИИ
шт
10 1
Шайба 6.4XDIA 12.5X 2 BAJAJ
LDA00013
180 руб. - 35 %
117 руб.
В НАЛИЧИИ
шт
11 2
Крепеж подножек задних BAJAJ
36JL0287
НЕТ В НАЛИЧИИ
12 1
Кронштейн подножки задней левой BAJAJ
56JL4J4X
2 200 руб. - 40 %
1 320 руб.
В НАЛИЧИИ
шт
13 2
DAMPER FOOTREST (K11) BAJAJ
JF113007
220 руб.
НЕТ В НАЛИЧИИ
14 1
Подножка задняя левая BAJAJ
56JL184X
840 руб. - 35 %
546 руб.
В НАЛИЧИИ
шт
15 1
Подножка задняя правая BAJAJ
56JL194X
840 руб.
НЕТ В НАЛИЧИИ
16 1
Кронштейн подножки задний, правый BAJAJ
56JL4K4X
2 200 руб. - 35 %
1 430 руб.
В НАЛИЧИИ
шт
17 1
Шайба 16/8.5/1.2 BAJAJ
KDAA0816
150 руб. - 20 %
120 руб.
В НАЛИЧИИ
шт
18 3
Шайба тормозного цилиндра заднего BAJAJ
LDB00018
180 руб. - 40 %
108 руб.
В НАЛИЧИИ
шт
19 4
Ось откидных подножек DIA.8 BAJAJ
JL113037
220 руб. - 40 %
132 руб.
В НАЛИЧИИ
шт
20 4
Шплинт BAJAJ
KHAA2520
150 руб. - 20 %
120 руб.
В НАЛИЧИИ
шт
21 2
Фиксатор передней подножки BAJAJ
JZ113061
180 руб. - 30 %
126 руб.
В НАЛИЧИИ
шт
22 2
Фиксатор задних подножек BAJAJ
JL113036
200 руб. - 20 %
160 руб.
В НАЛИЧИИ
шт
23 1
LOCK PLATE FOOTREST (K11) BAJAJ
JF113008
220 руб.
НЕТ В НАЛИЧИИ
24 1
Пластина фиксации задней правой подножки BAJAJ
DT113015
150 руб. - 20 %
120 руб.
В НАЛИЧИИ
шт
25 1
TAPE STEP HOLDER RH BAJAJ
JL113043
180 руб.
НЕТ В НАЛИЧИИ
26 2
RUBBER MAIN STEP BAJAJ
JL113006
280 руб.
НЕТ В НАЛИЧИИ
27 2
Болт M6X1XL10 BAJAJ
JL113035
200 руб. - 20 %
160 руб.
В НАЛИЧИИ
шт
28 4
Болт крепежный крепления блока ABS BAJAJ
KAED0608
180 руб. - 40 %
108 руб.
В НАЛИЧИИ
шт
