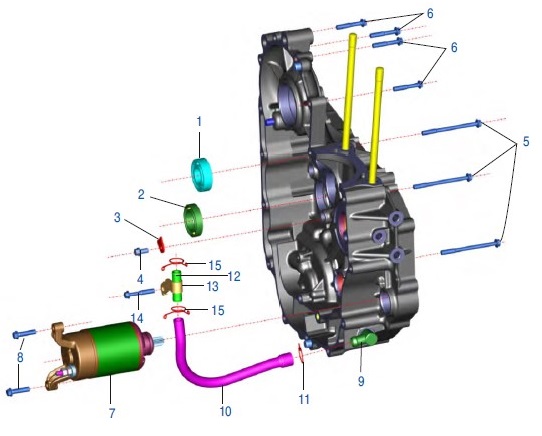

Схема узла Стартер QUTE до 2018 (21/22)
№ на схеме Кол-во на схеме Деталь, артикул Цена
1 1
Подшипник правого картера двигателя, шариковый BAJAJ
KPAF6004
273 руб.
НЕТ В НАЛИЧИИ
2 1
Подшипник (61905 (25 х 42 х 9)) KTM 9013004004 BAJAJ
39260120
1 350 руб.
В НАЛИЧИИ
шт
3 1
Стопор подшипника BAJAJ
DH101487
6 руб.
В НАЛИЧИИ
шт
4 1
Винт BAJAJ
AA101437
30 руб.
В НАЛИЧИИ
шт
5 3
Болт (М6х75) крепления картера двигателя BAJAJ
KAED0675
22 руб.
НЕТ В НАЛИЧИИ
6 4
Болт (М6х35) крепежный BAJAJ
KAED0635
120 руб.
В НАЛИЧИИ
шт
7 1
Электростартер BAJAJ
BF351601
1 800 руб.
В НАЛИЧИИ
шт
8 2
Болт М6х25 BAJAJ
KAED0625
36 руб.
В НАЛИЧИИ
шт
9 1
PIPE - BREATHER BAJAJ
AB101084
340 руб.
НЕТ В НАЛИЧИИ
10 1
BREATHER PIPE II BAJAJ
BF581069
280 руб.
НЕТ В НАЛИЧИИ
11 1
CLIP - SPRING :- BREATHER PIPE BAJAJ
AA101396
180 руб.
НЕТ В НАЛИЧИИ
12 1
PIPE BREATHER BAJAJ
BF581020
220 руб.
НЕТ В НАЛИЧИИ
13 1
BRACKET BREATHER PIPE SUPPORT BAJAJ
BF581077
230 руб.
НЕТ В НАЛИЧИИ
14 1
Болт (М6х35) крепежный BAJAJ
KAED0635
120 руб.
В НАЛИЧИИ
шт
15 2
CLIP - SPRING BAJAJ
28101174
180 руб.
НЕТ В НАЛИЧИИ
